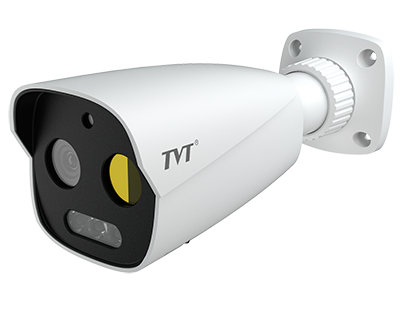

TD-5422E1-VT1-A
热成像筒型智能⽹络摄像机
TD-5422E1-VT1-A(3/PE) 热成像镜头 ：3.2mm
TD-5422E1-VT1-A(7/PE) 热成像镜头 ：7mm
产品介绍
产品参数
可选配件
文档下载
产品介绍
热成像：
热成像分辨率：256 × 192
12μm，NETD: ≤50mK(@25°C, F#=1.0)
测温范围：-20°C~150°C
声光报警，温度检测，⽕点监测
⽀持⽩热、⿊热、铁红、彩虹等多种伪彩模式
⽀持热成像智能分析: (⼈/⻋）区域⼊侵/越界侦测/进⼊区域/离开区域
⽀持双光融合
⽀持码流叠加温度
⽀持可⻅光热成像同时开启AI
可⻅光：
最⼤可⻅光分辨率： 5MP(2592 × 1944);
ICR 红外移动滤光⽚⾃动切换，实现⽇夜功能
20~30 ⽶红外补光距离
⽀持 3D 降噪、物理宽动态、强光抑制、背光补偿、智能红外、透雾、畸变校正等
⽀持感兴趣区域
⽀持可⻅光智能分析: ⼈脸侦测、⼈脸抓拍、(⼈/⻋/⾮) 区域⼊侵/进⼊区域/离开区域、（⼈/⻋/⾮）越界侦测、（⼈/⻋/⾮）过线统计 、（⼈/⻋/⾮）区域统计、徘徊检测、停⻋检测、物品看护

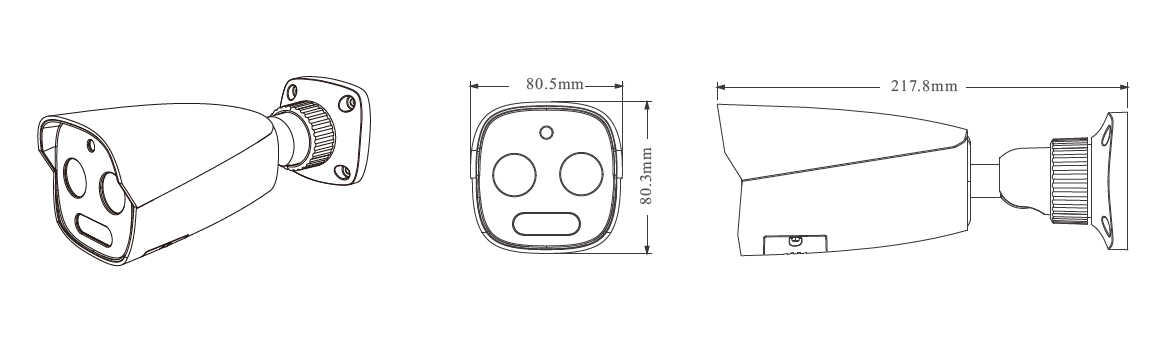

外形尺寸
| 型号 | TD-5422E1-VT1-A | |
| 热成像 | ||
| 温度传感器 | 12µm 256×192 氧化钒⾮制冷红外焦平⾯探测器 | |
| 响应波段 | 8µm-14µm | |
| 噪⾳等效温差 | ≤50mK(@25°C, F#=1.0) | |
| 光圈类型 | 固定光圈 | |
| 镜头 | 3.2mm@F1.1 | 7mm@F1.0 |
| 视场⻆(H×V) | 56°×42.2° | 24.8°×18.7° |
| 最近成像距离 | 0.5 ⽶ | 1.1⽶ |
| 调⾊板 | ⽀持⿊热、⽩热、铁红、熔岩、彩虹等多种伪彩 | |
| 可⻅光 | ||
| 图像传感器 | 1/ 2.7 "CMOS | |
| 图像尺⼨ | 2592 × 1944 | |
| 电⼦快⻔ | 1/3 秒 ~ 1/100000 秒 | |
| 光圈类型 | 固定光圈 | |
| 最低照度 | 彩⾊：0.02 lux@F1.6,AGC ON; ⿊⽩： 0 lux with IR 彩⾊：0.03 lux@F2.0,AGC ON; ⿊⽩： 0 lux with IR | |
| 镜头 | 4mm@F1.6 | 8mm@F2.0 |
| 视场⻆ (H×V) | 81°×56.7° | 38°×27.5° |
| 宽动态范围 | 120dB | |
| 背光补偿 | ⽀持 | |
| 强光抑制 | ⽀持 | |
| 透雾 | ⽀持 | |
| 数字降噪 | 2D / 3D 数字降噪 | |
| 图像设置 | 感兴趣区域、亮度、⾊度、饱和度、对⽐度、宽动态、锐化、降噪、抗闪（均可通过 Web 和客⼾端进⾏调节） | |
| 图像 | ||
| 视频压缩格式 | H.265/H.264/MJPEG | |
| H.264 压缩标准 | Baseline Profile / Main Profile / High Profile | |
| 编码⽅式 | VBR/CBR | |
| 压缩传输码率 | 64Kbps~8Mbps | |
| 分辨率 | 热成像：720P(1280 × 720), D1, CIF, 480×240 | |
| 可⻅光：5MP (2592 × 1944), 4MP(2592 × 1520), 2K (2560 × 1440), 3MP (2304 × 1296),1080P (1920 × 1080), 720P (1280 × 720), D1, CIF, 480 × 240 可⻅光：60Hz: 5MP/4MP/2K/3MP/1080P/720P (1~30fps); | ||
| 主码流 | 可⻅光：60Hz: 5MP/4MP/2K/3MP/1080P/720P (1~30fps); 50Hz: 5MP/4MP/2K/3MP/1080P/720P (1~25fps) | |
| 热成像：256 × 192 (输出 720P/D1/CIF/480×240) (1~25fps) | ||
| ⼦码流 | 可⻅光：60Hz: 720P/D1/CIF (1~30fps); 50Hz: 720P/D1/CIF (1~25fps) | |
| 热成像：D1/CIF/480×240) (1~25fps) | ||
| 第三码流 | 可⻅光：60Hz: D1/CIF/480 × 240(1~30fps); 50Hz: D1/CIF/480 × 240(1~25fps) | |
| 热成像：D1/CIF/480×240) (1~25fps) | ||
| 双光融合 | ⽀持 | |
| 码流叠加温度 | ⽀持 | |
| ⾳频压缩标准 | G711A/U | |
| 感兴趣区域 | 8个， 每个区域可单独设置 | |
| 接⼝ | ||
| ⽹络接⼝ | RJ 45 (10/100 Base-T) | |
| 视频输出 | 不⽀持 | |
| ⾳频接⼝ | 1 路⾳频输⼊，1路⾳频输出，1 路内置扬声器 | |
| 存储卡 | 内置 micro SD 卡槽，最⼤⽀持 256GB | |
| 复位 | ⽀持 | |
| RS 485 | 不⽀持 | |
| 报警 | 1 路报警输⼊；1 路报警输出 | |
| 功能 | ||
| 测温功能 | 测温范围:-20°C~150°C; | |
| 测温精度：±8°C或读数的 8%(取最⼤值） | ||
| 温度报警 | ⽀持过热报警, 低温报警 | |
| ⽀持温度点报警检测 (10个), 线检测(推荐 2 条), 区域检测(推荐 2 个) | ||
| ⽕点监测 | ⽀持动态⽕点检测，最多⽀持 10 个⽕点显⽰ | |
| 远程监控 | Web 浏览、 CMS 远程控制 | |
| 客⼾端连接数 | 最多⽀持 10 个⽤⼾同时在线监看，⽀持多码流实时传输 | |
| ⽹络协议 | UDP, IPv4, IPv6, DHCP, NTP, RTSP, RTP, RTCP, FTP, PPPoE, DDNS, SMTP, SNMP, Spvmn, HTTP, 802.1x, UPnP, HTTPS, HTTP POST, NAT, QoS | |
| 接⼝协议 | ONVIF, GB-T/28181, GA/T1400 | |
| 存储 | ⽹络远程存储， micro SD 卡存储 | |
| 智能报警 | 移动侦测，SD 卡错误， SD 卡满，IP 地址冲突，⽹线断开, 视频异常侦测，声⾳异常报警 | |
| 智能分析 | 可⻅光: (⼈/⻋/⾮) 区域⼊侵/进⼊区域/离开区域，(⼈/⻋/⾮)越界侦测，物品看护， (⼈/⻋/⾮）过线统计/区域统计， ⼈脸侦测，⼈脸抓拍, 徘徊检测，停⻋检测 热成像: ⽕点监测, 温度检测, （⼈/⻋）区域⼊侵/越界侦测/进⼊区域/离开区域, 可⻅光热成像同时开启AI | |
| 通⽤功能 | ⽔印技术、IP 地址过滤、视频遮挡、⼼跳、密码保护、畸变校正、断⽹续传、云升级、系统撤防 | |
| 声光报警 | ⽀持联动⽩光报警、⽀持联动声⾳报警 | |
| PoE | ⽀持，IEEE802.3 af, class0 | |
| 红外夜视距离 | 20 ~ 30 m | |
| 防护等级 | IP66 | |
| 其他 | ||
| 电源 | DC12V / PoE | |
| 功率 | < 9W | |
| ⼯作环境 | -30 °C ~ 60 °C 湿度 < 95 % ( ⾮凝结 ) | |
| 尺⼨ ( mm ) | 217.8 × 80.5 × 80.3 | |
| 重量 （净重） | 约 0.7KG | |
| 安装⽅式 | 壁装、吊装 | |
| 外壳材料 | 铝合⾦ | |
| 认证 | CE、FCC | |
| 环保 | RoHS2.0, REACH, WEEE | |
