TD-8843IM2N(PE/WP/50M/AR50) TD-8883IM2N(PE/WP/50M/AR50)
50倍红外500米红外网络高速球
TD-8843IM2N(PE/WP/50M/AR50) 8寸二代4百万星光50倍500米红外网络高速球,带雨刮。
TD-8883IM2N(PE/WP/50M/AR50) 8寸二代8百万星光50倍500米红外网络高速球,带雨刮。
产品介绍
产品参数
可选配件
文档下载
产品介绍
顶级画质, 超大范围
两个型号都采用索尼第四代1/1.8”大靶面传感器和国产50倍旗舰镜头,画面横平竖直，清晰通透达到影院级效果。4百万50倍最远看清650米外人脸或者1.3公里的人形特征，
8百万50倍最远看清950米外人脸或者1.7公里的人形特征。
超长焦距小体积
此外镜头采用专利性光学设计,大幅缩小镜头长度，可容纳在8寸高速球腔体中。可部分场景，替换中大型云台。
虹彩光圈
两个型号都采用了10枚叶片构造的虹彩光圈，能实时精确控制进光量，进光的角度，提升画质的对比度，景深，输出更加清晰犀利的图像。虹彩光圈也能抑制强烈光源产生的X型光晕和圆球形光晕导致的画面污染，看清楚光源四周的细节。
叠层式薄膜红外灯
相比第一代夜视300米距离，新款球机混合采用了5瓦叠层式薄膜红外LED和6瓦高功率VCSEL定焦激光灯，从而能输出3倍光照能量，在漆黑夜间实现500米的补光距离。
黑光技术加持
黑光成像技术，解决了红外共焦问题，实现夜间和白天一样清晰的性能，并且可抑制汽车大灯，路灯，广告灯溢出的光晕，从而可以能够清晰分辨黑暗环境下，混行道路的人/车辆特征和轨迹,界定事故责任。
多种智能分析行为
内嵌1.5TOPS高算力深度学习引擎，支持人/车/非机动车分类，检测。支持周界保护，人脸侦测抓拍对比，车牌检测和识别，人/车自动连续跟踪。
板载大容量固态存储器
板载4GB大容量存储器，可本地导入存放数万张学校/社区/员工人脸,汽车牌照,集装箱代码，货物二维码等信息。加快检索对比过程到1秒内。
国标GB/T28181, ONVIF, API和SDK
支持国标协议，ONVIF协议，兼容主流厂家的后台设备。而不用担心后端兼容性。提供API和SDK接口支持第三方持续扩展。
恶劣环境可靠工作
第二代8寸球继续采用金属外壳，IP67防水,IK10抗砸。可承受恶劣工况长期稳定工作。比如冰雹，沙尘，海滨盐雾空气，沙漠和高原的强太阳辐射环境。内置大功率加热器支持-40°C低温冷启动。电动雨刮可以用于热带多雨季节持续监控。
丰富的配件
多种配件包括防水接线盒，高功率PoE扩展器,大功率电源等，支持施工现场，根据需要进行选购，进行灵活接线，安装。

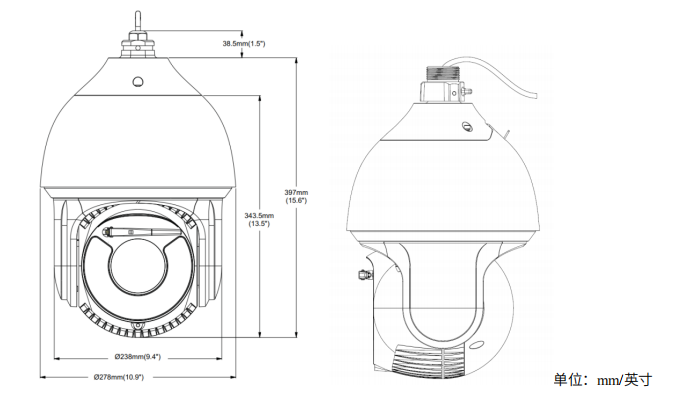

外形尺寸
| 摄像机模组 | TD-8843IM2N(PE/WP/50M/AR50) | TD-8883IM2N(PE/WP/50M/AR50) | |||
| 板载存储器 | 1GB DDR, 4GB emmc | 1GB DDR, 4GB emmc | |||
| 图像传感器 | 1/1.8″ 逐行扫描CMOS传感器(IMX664) | 1/1.8″逐行扫描CMOS传感器(IMX678) | |||
| 最大分辨率 | 2560×1440 | 3840x×2160 | |||
| 最低照度 | 彩色：0.00065 Lux @ (F1.4，AGC ON)； 黑白：0.00013 Lux @ (F1.4，AGC ON); 0Lux 红外灯开 | 彩色：0.0013 Lux @ (F1.4，AGC ON)； 黑白：0.00026 Lux @ (F1.4，AGC ON); 0Lux 红外灯开 | |||
| 图像参数 | 饱和度,亮度,对比度,锐度,自动增益,自动白平衡，可以通过客户端以及浏览器调整。 | ||||
| 快门速度 | 1/1s - 1/30,000s,支持慢快门 | ||||
| 白平衡 | 自动/手动/室内/室外 | ||||
| 增益 | 自动/手动 | ||||
| 信噪比 | ≥52dB | ||||
| 昼夜切换 | 自动模式(环境光亮度阈值和延迟时间可调)，手动模式，时间排程，定时模式 | ||||
| 对焦控制 | 自动/手动 | ||||
| 光圈控制 | 自动/手动 | ||||
| 3D降噪 | 自动/手动 | ||||
| 曝光增强 | 暗区补偿,亮区抑制,高动态 | ||||
| 数字放大 | 8x | ||||
| 数字防抖 | 不支持 | ||||
| 光学透雾 | 内置光学透雾滤片 | ||||
| 隐私遮挡 | 4个可编程隐私区域(ver5.1.1), 每画面最多8个可编程隐私区域每,最多24个(ver5.1.3) | ||||
| 图片叠加 | Logo图片可以叠加到视频流中，16x16,24x24,32x32,48x48,64x64,96x96,128x128像素 | ||||
| OSD叠加 | 最多15个字符/每行，最多8行，白色或者红色字体，内容为：星期，日期，时间，名称等。 | ||||
| 镜头 | TD-8843IM2N(PE/WP/50M/AR50) | TD-8883IM2N(PE/WP/50M/AR50) | |||
| 焦距 | f= 5.3～265mm,50x光学变焦 ±5% | ||||
| 变倍速度 | 大约7秒 (光学变焦速度, 广角-望远) ±5% | ||||
| 视场角 | 水平: 65.3°～ 1.7°, 垂直: 38.6°～ 1°, 对角: 72.9°～ 2°(广角-望远)±5% | ||||
| 景深 | 广角: 0.1米 ～无穷远; 望远: 2米 ～无穷远 | ||||
| 光圈范围 | F1.4 ～ F4.2(广角-望远) | ||||
| 光圈类型 | 精密虹彩光圈(P-IRIS), 10枚叶片 | ||||
| 滤光片类型 | 电动可切换,三段式,：IR截止滤片，IR通过滤片，近红外通过滤片。 | ||||
| DORI表 | 焦距 | f=5.3mm | f=265mm | f=5.3mm | f=265mm |
| 侦测 | 78.6米 (258 英尺) | 3,270米 (10,728 英尺) | 114米(374 英尺) | 4,742米(15,558 英尺) | |
| 观察 | 31.2米 (102 英尺) | 1,298米 (4,259 英尺) | 45.2米(148 英尺) | 1,706米(5,597 英尺) | |
| 识别 | 15.8 米 (52 英尺) | 654米 (2,146 英尺) | 22.8米(71 英尺) | 948.4米(3,112 英尺) | |
| 确认 | 7.9米 (26 英尺) | 327米 (1,073 英尺) | 11.4米(37 英尺) | 474.2米(1,556 英尺) | |
| 云台(PTZ) | |||||
| 水平范围 | 360°连续旋转 | ||||
| 水平转速 | 可配置, 键控速度0.1°/s ～180°/s; 预置点速度: 180°/s | ||||
| 垂直范围 | -20°～ 180°（自动翻转） | ||||
| 垂直转速 | 可配置, 键控速度0.1°/s°～ 150°/s, 预置点速度:150°/s | ||||
| 长焦限速 | 支持 | ||||
| 预置点 | 360 | ||||
| 巡航 | 8 条，每条可添加 16 个 预置点 | ||||
| 轨迹 | 4 条，每条支持 3 分钟的录像 | ||||
| 断电记忆 | 支持 | ||||
| 云台动作 | 预置点/巡航线/轨迹/水平线扫/随机扫描 | ||||
| 3D定位 | 支持 | ||||
| 方位角提示 | 支持 | ||||
| 定时任务 | 预置点/巡航线/轨迹/随机线扫/边界扫描 | ||||
| 补光 | |||||
| 红外距离 | 500米 | ||||
| 光源类型 | 12颗红外LED和VSCEL, 6组。自动匹配变焦倍率。 | ||||
| 智能补光 | 支持,自动或者手动调节补光亮度. | ||||
| 视频 | TD-8843IM2N(PE/WP/50M/AR50) | TD-8883IM2N(PE/WP/50M/AR50) | |||
| 主码流 | 50Hz/25fps:2560×1440,1920×1080, 1280×960,1280×720. 60Hz/30fps:2560×1440,1920×1080, 1280×960,1280×720 | 50Hz/25fps: 3840×2160, 2560×1440,1920×1080, 1280×960, 1280×720. 60Hz/30fps: 3840×2160, 2560×1440, 1920×1080, 1280×960, 1280×720 | |||
| 子码流 | 50Hz/25fps:(704 × 576, 640 × 480, 352 × 288); 60Hz/30fps:(704 × 480, 640 × 480, 352 × 240) | ||||
| 第三码流 | 50Hz/25fps:(1920 × 1080, 1280 × 960, 1280 × 720, 704 × 576, 640 × 480, 352 × 288) 60Hz/30fps:(1920 × 1080, 1280 × 960, 1280 × 720, 704 × 480, 640 × 480, 352 × 240) | ||||
| 视频编码 | 主码流: Smart H.265+/H.265/H.264+/H.264 ;子码流: H.265/H.264/MJPEG ;第三码流: H.265/H.264/MJPEG | ||||
| H.264标准 | H.264/AVC codec BP/MP/HP, Level 5.1 | ||||
| H.265标准 | H.265/HEVC codec MP, level 5.0 | ||||
| 视频码率 | 32 Kbps ~ 16Mbps | ||||
| 音频 | |||||
| 音频压缩 | G.711 A/U | ||||
| 音频码率 | 64K bps | ||||
| 网络 | |||||
| 协议 | HTTP, HTTPS, IPv4/IPv6, 802.1x, QoS, FTP, SMTP, UPnP, SNMP,DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP/IP, UDP, DHCP, PPPoE,P2P,RTMP,TLS1.2 | ||||
| 用户/主机 | 最多16个账户，3级：系统管理员,操作员，普通用户 | ||||
| 安全管理 | 授权的用户和密码；绑定 MAC 地址的主机，HTTPS 加密,IEEE802.1x 端口网络访问控制 （白名单） | ||||
| API | ONVIF, 支持TVT SDK和第三方管理平台。 | ||||
| 客户端 | TVT NVR 1.4.9,以及TVT NVMS 2.0 以上版本，支持第三方客户端，免费iOS和安卓APP | ||||
| 浏览器 | IE8-11 无插件; Edge, Chrome, Firefox 带插件 | ||||
| 事件 | |||||
| 基本事件 | 移动侦测，视频异常侦测，报警输入，报警输出，异常（SD卡满，SD卡错误，IP冲突，网线断开）。 | ||||
| 智能事件 | 入侵,绊线,进入,离开事件,音频异常。支持人体或者车辆触发的报警，支持旗帜/动物误报过滤。 | ||||
| 智能跟踪 | 手动跟踪,自动跟踪(人体或者车辆) | ||||
| 报警联动 | 报警动作比如:预置点,巡航线,轨迹,内存卡录像,启动录像,通知监控服务器,上传到FTP/内存卡,发送邮件等 | ||||
| 深度学习功能 | |||||
| 人脸抓拍 | 支持多个人形目标的人脸。支持侦测，抓拍，打分和上传最佳照片。 | ||||
| 人脸对比 | (默认关闭)支持 | ||||
| 周界防护 | 绊线,入侵,进入区域,离开区域。支持指定类型的目标触发报警(ver5.1.1)。 | ||||
| 道路交通和车辆侦测 | |||||
| 道路交通 | 支持车辆侦测和自动跟踪(ver5.1.1) | ||||
| 系统集成 | |||||
| 报警接口 | 7路输入(干式接触);2路输出 | ||||
| 音频接口 | 单通道,线性音频输入, 2 ~ 2.4v[p-p] 1KΩ ±10%; 单通道,线性音频输出, 阻抗: 600Ω | ||||
| 网络接口 | 一个10/100兆自适应网口,支持PoE++ | ||||
| 模拟视频接口 | 不支持(CVBS/TVI) | ||||
| RS 485 | 1个半双工接口，支持派尔高P/D协议，支持自定义协议 | ||||
| SD卡仓 | 1个SD卡仓, 支持microSD/SDHC/SDXC, 最大256G | ||||
| 内置喇叭咪头 | 无 | ||||
| 复位按键 | 有 | ||||
| 风扇和加热器 | 内置涡轮风扇,用于高温散热,除雾除冰;内置加热器用于低温断电冻结后开机加热。 | ||||
| 除水 | 自带电动雨刮，用于除镜头玻璃上的雨滴，灰尘，泥巴，冰，霜。定时/手动 | ||||
| 除湿 | 电加热风循环除湿。 | ||||
| 通用 | |||||
| 语言 | 捷克语; 英语, 德语, 匈牙利语, 意大利语, 日语, 韩语, 葡萄牙语, 波兰语, 俄语, 罗马利亚语, 西班牙语, 西班牙(墨西哥语), 汉语(简体), 土耳其语, 汉语(繁体)等。 | ||||
| 功耗 | 平均37瓦。最大：51瓦（激光器开+旋转+加热器开）。 | ||||
| 电源 | DC36V3000mA,支持-10℃,+50℃ AC24V5000mA, 支持-40℃,+65℃ 90瓦PoE++ (802.3.bt, class 8) 中跨，支持-20℃,+50℃ | ||||
| 工作环境 | -40°C ~ 65°C,低于90%相对湿度 (无凝结),冷启动温度不低于- 40°C | ||||
| 存储环境 | -20°C ~ 60℃ ; 低于85% RH | ||||
| 外壳 | 主体：环保铝合金(ADC12)，装饰盖:PC+GF15%，镜头视窗：光学树脂（聚碳酸酯）。 | ||||
| 尺寸&重量 | Φ278mm×435mm，净重 约9.4 公斤 | ||||
| 认证 | |||||
| 电磁兼容 | FCC SDoC (47 CFR Part 15, Subpart B). CE-EMC (EN 55032: 2015, EN 61000-3-2: 2019, EN 61000-3-3: 2013, EN 50130-4: 2011+A1: 2014). KC (KN 32:2015, KN 35: 2015) | ||||
| 电源安规 | CB (IEC 60950-1:2005 + Am 1:2009 + Am 2:2013, IEC 62368-1:2014). CE-LVD (EN 62368-1:2014+A11:2017), BIS (IS 13252(Part 1):2010+A1:2013+A2:2015); | ||||
| 环保 | CE-RoHS (2011/65/EU); WEEE (2012/19/EU); Reach (Regulation (EC) No 1907/2006) | ||||
| 防护 | IP67(IEC 60529-2013),IK10 (IEC 62262:2002),6000V 防雷,防浪涌以及瞬态电压抑制,符合 GB/T17626.5 四级标准 | ||||
