TD-A130
解码拼接一体机
TD-A130系列产品定位于解码拼接一体机，专为H.265标准及4K超高清编解码而设计。采用模块化设计，最多可插入12张解码板卡，单台设备能满足从8路输出到24路输出的电视墙应用，支持多台级联。可以在大型、超大型数字安防监控系统中实现解码、编码、拼接、分割、画中画、漫游等功能，为解决大数据数字化监控系统提供解码上墙及多信号输入编码提供一站式解决方案，是传统“解码器+拼接控制器”这种重量级配置方案的完美替代。
产品介绍
产品参数
文档下载
产品介绍
单板特性：
解码显示
支持2路HDMITM输出，均支持1080P高清，其中HDMITM1支持4K极清
支持1路4K HDMITM输入
支持1路VGA、1路BNC输出
支持PS、RTP、TS、ES等主流封装格式（平台模式）
支持NTSC和PAL制式
支持H.265 HP/MP/BP 和 H.264 HP/MP/BP 主流编码格式
支持2路8MP/5MP或8路4MP/3MP/1080P/720P或34路D1及以下分辨率实时解码
支持G.711A、G.711U音频格式解码
支持1路音频输入、1路音频输出
码流模式
支持以私有协议SDK方式直接从TVT IPC/DVR/NVR取流
支持以RTSP/RTP方式从平台或编码设备取流
支持以ONVIF方式从IPC取流
整机特性：
解码控制
支持预览和回放解码
单输出支持1/4/9/16画面分割
支持拼接、开窗、漫游
支持通道组轮询、预案轮询
支持不限数量的物理屏拼接显示，典型拼接方式有：2*2/3*3/4*4/6*4等，最大支持24路输出
设备级联
支持单板级联（主、从模式）
支持最大64个单板级联
集成对接
提供API协议供第三方平台集成
支持平台模式和设备模式
运维管理
支持设备搜索及发现
支持WEB方式访问、配置和管理
支持时区、日期及时间设置
支持IP、掩码及网关配置
支持数据端口、HTTP端口配置
支持数据备份和恢复
支持远程重启、一键恢复出厂设置
支持网页和U盘升级
支持双千兆网口，支持负载均衡
模块化设计，支持热插拔，单板卡损坏不影响其他板卡，利于扩容和维护

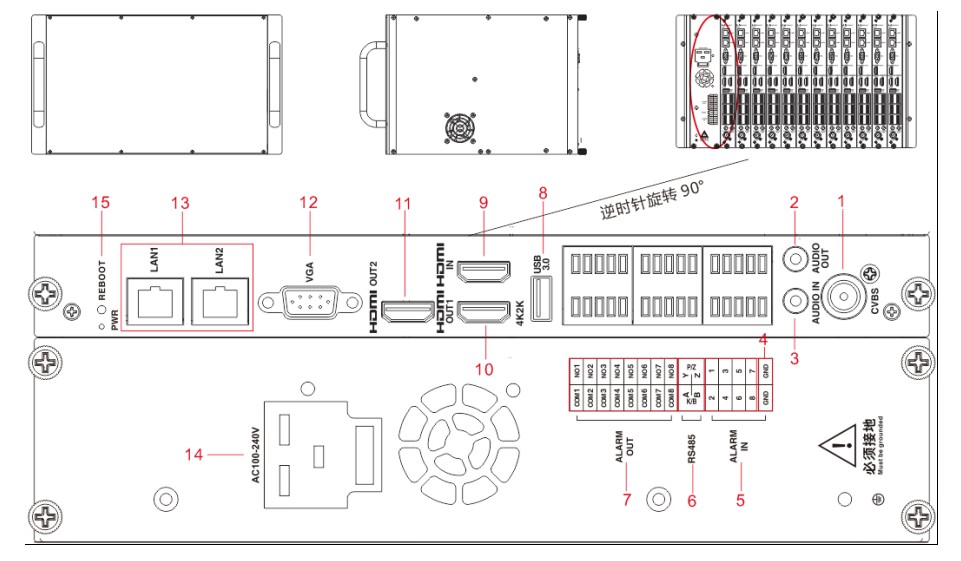

外形尺寸
* HDMI、HDMI High-Definition Multimedia Interface等词汇、HDMI商业外观及HDMI标识 均为 HDMI Licensing Administrator, Inc.的商标或注册商标。
TD-A130-24 | ||
视频参数 | 输入接口 | HDMITMx12 |
输入支持分辨率 | 最大支持3840 x2160@30fps等分辨率 | |
输出接口 | HDMITMx24、VGAx12、BNCx12 | |
视频标准 | H.264/H.265 | |
音频参数 | 对讲输入 | 3.5mm音频接口x12 |
对讲输出 | 3.5mm音频接口x12 | |
音频标准 | G711 a/u | |
报警接口 | 报警输入 | 96 in |
报警输出 | 96 out | |
网络接口 | RJ45 以太网口x24（10M/100M/1000M自适应） | |
USB接口 | USB3.0x12 | |
串行接口 | RS485x12 | |
解码 | 解码支持分辨率 | 8MP、5MP、4MP、3MP、1080P、960P、720P、WD1、D1、CIF |
解码显示分辨率 | HDMITM1：4K（3840x2160）、1080P(1920x1080)、SXGA(1280x1024) HDMITM2：1080P(1920x1080)、SXGA(1280x1024) VGA：1920x1080 BNC：CVBS标清 | |
解码能力 | 24路8MP/5MP实时，或96路4MP/3MP/1080P/720P实时，或408路D1及以下分辨率实时解码 | |
画面分割 | 1/4/9/16 | |
供电 | AC100-240V 50/60Hz 3.0A | |
功耗 | ≤300W | |
工作环境温度 | -20℃～50℃ | |
工作环境湿度 | 5%~95%（非凝露） | |
尺寸（mm） | 440（W）*370（D）*267（H） | |
最大重量 | 22KG | |
* HDMI、HDMI High-Definition Multimedia Interface等词汇、HDMI商业外观及HDMI标识 均为 HDMI Licensing Administrator, Inc.的商标或注册商标。
